![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg19NYN4bmiLGldGziFMIZy-fFeyGKydlHM609b-ctXQl9_Ku66cdBiQLAS_Lcr62MoN8VaTsQCtJBoD0HUPp6KzDvpw1dIcoQaNYjwoZKMrhXcWDDnA-ely0528rf0ARUXJocBq1J9B1mG/s1600/logginging.png)
http://logginging.org/
ドメインも取得したよ!
ロゴは友人が作ってくれました!!!
サンクスデス
この記事では、大枠を説明したいと思います。
ソースコードなどは後ほどArduino側とサーバ側に分けて説明記事を書きたいと思います。
ではまず、構成は以下の通りです。

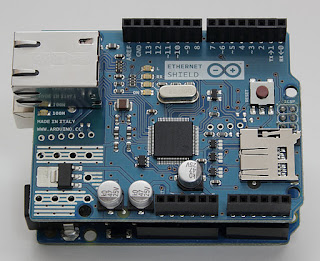

・ Arduino+EthernetShield
美しい輝きです。
![](//4.bp.blogspot.com/-9XbAfHZYI2Y/Tx1YkD3mNRI/AAAAAAAAGxo/RqTV3a04bSE/s320/IMG_1399.JPG)
・ 温度センサ × 3
秋月で買ったセンサと基板です。ケーブルは千石で購入しました。
![](//3.bp.blogspot.com/-cvi9aso0fqY/Tx1Ykdms-qI/AAAAAAAAGxw/o9DSiX6M9Z4/s320/IMG_1401.JPG)
・ Webサーバ(さくらのレンタルサーバ)
さくらインターネットは色々と素晴らしいです。これからもよろしくお願いしたいです。
で、出来ています。
Arduino+EthernetShieldと温度センサはスタックします。
オシャレですね。
これらをホームセンターで買った安物のケースに入れます。
熱なんて関係無いです(EthernetShieldは結構熱くなる)。

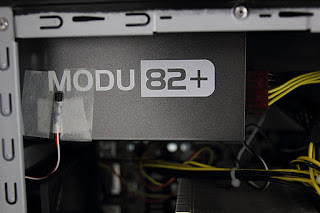

温度センサは部屋とPC内部の電源、グラフィックボードに適当に貼り付けました。
適当です。
![](//4.bp.blogspot.com/-HZCcDgSlLvY/Tx1YmFhCS5I/AAAAAAAAGyI/kO4QAcVuKnM/s320/IMG_1408.JPG)
■ロギング方法
1) 1秒毎にArduinoで温度情報を取得(LPFをしています)
2) 5分毎にWebサーバに温度情報を送信
3) Webサーバが温度情報と時刻をデータベースに登録
4) 1)に戻る
■閲覧方法
1) http://logginging.org にアクセス
2) データベースから24時間分のデータを取得
3) Google Chart Toolsでグラフを作成、表示
4) 単位はケルビンです。
5分毎にデータをとっているのですが、結構バラつきます。
ノイズの影響なのか、詳細は私にはわかりませんでした・・・
ドメインも取得したよ!
ロゴは友人が作ってくれました!!!
サンクスデス
この記事では、大枠を説明したいと思います。
ソースコードなどは後ほどArduino側とサーバ側に分けて説明記事を書きたいと思います。
ではまず、構成は以下の通りです。
・ Arduino+EthernetShield
美しい輝きです。
・ 温度センサ × 3
秋月で買ったセンサと基板です。ケーブルは千石で購入しました。
・ Webサーバ(さくらのレンタルサーバ)
さくらインターネットは色々と素晴らしいです。これからもよろしくお願いしたいです。
で、出来ています。
Arduino+EthernetShieldと温度センサはスタックします。
オシャレですね。
これらをホームセンターで買った安物のケースに入れます。
適当に穴を開けて、センサとLANケーブル、ACアダプタを出します。
ACアダプタから電源をとっているため、PCの状態に関わらず常にロギングし続けることが可能です。
熱なんて関係無いです(EthernetShieldは結構熱くなる)。
温度センサは部屋とPC内部の電源、グラフィックボードに適当に貼り付けました。
適当です。
■ロギング方法
1) 1秒毎にArduinoで温度情報を取得(LPFをしています)
2) 5分毎にWebサーバに温度情報を送信
3) Webサーバが温度情報と時刻をデータベースに登録
4) 1)に戻る
■閲覧方法
1) http://logginging.org にアクセス
2) データベースから24時間分のデータを取得
3) Google Chart Toolsでグラフを作成、表示
4) 単位はケルビンです。
5分毎にデータをとっているのですが、結構バラつきます。
ノイズの影響なのか、詳細は私にはわかりませんでした・・・
